研究開発部事例紹介

弊社で研究を行っている一例としてWEB　GISによるデータ可視化をご紹介します。

1. Flash等のプラグインを用いないハイブリッド・インタラクティブ描画手法

　昨今様々なデータがオープンデータとして公開されておりますが、CSVやExcel等のデータからある地域の時系列の遷移を直感的に把握して分析するのは困難です。

　また、それらを直感的に把握するには地図やグラフによる可視化が必要ですが、通常、分析を行う場合はデスクトップPC上でGISソフト等を使用しなければなりません。さらにGISソフトは独特の概念や用語があり、習熟に時間がかかります。また、商用ソフトの場合は高額なものが多く、敷居が高いのが現状です。

　その敷居を下げ、直感的に分析にするにはWEB上で誰でも操作できるシンプルなユーザーインターフェースで、またオープンソースを用いてコストを削減する必要があるという考えのもと、研究開発を続けています。

　従来、古いブラウザでFlash等のプラグインを使用しないでインタラクティブな地図を表示したり、グラフを表示する場合、複雑な描画は非常に時間がかかり、現実的ではなく、静的な画像などによる表示の切り替えにせざるを得ませんでした。

　Flashを利用する際、重大なセキュリティホールが多いため、環境によっては利用できない場合もあります。

　今回紹介する手法はクライアントで性能上厳しい処理（膨大な数のジオメトリを選択する等）をサーバー上で代替して処理することにより、ブラウザが古い場合やプラグインを利用できない場合でもインタラクティブに地図とグラフを操作することが可能となります。

　また、ブラウザがHTML5に対応した最新ブラウザであれば、ブラウザ上でリアルタイムにヒートマップを生成し、アニメーションが可能になるなど、機能を最大限に活かすことが可能になります。

オープンソースGIS

• OpenLayers（クライアント：JavaScript地図表示ライブラリ）
• PostGIS（サーバ：PostgreSQL用GISアドオン）
• Mapnik（サーバ：地図生成ツールキット）

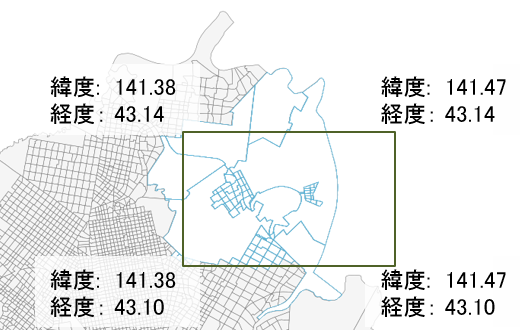

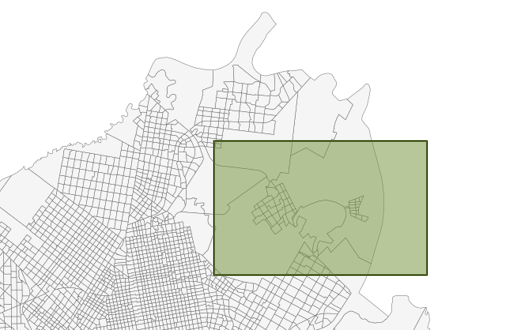

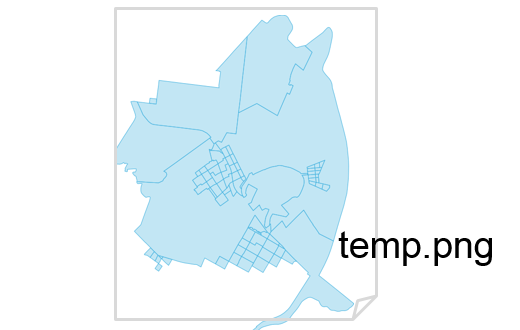

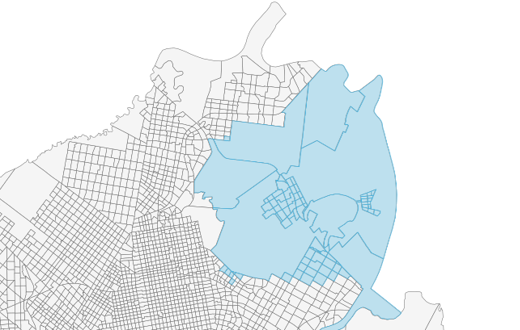

1.1. ハイブリッド・インタラクティブ描画例（サーバー上で選択された地物画像を生成する）

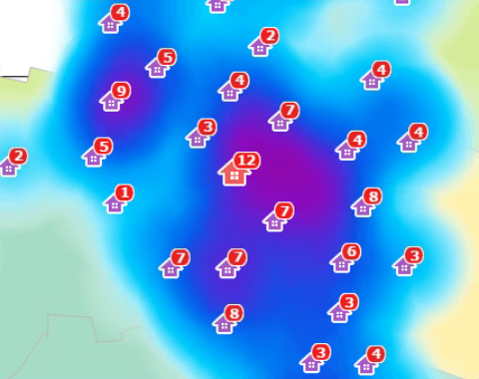

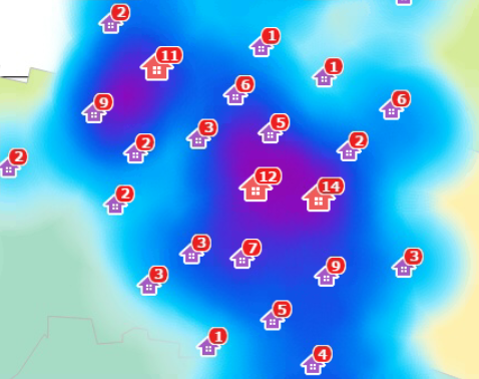

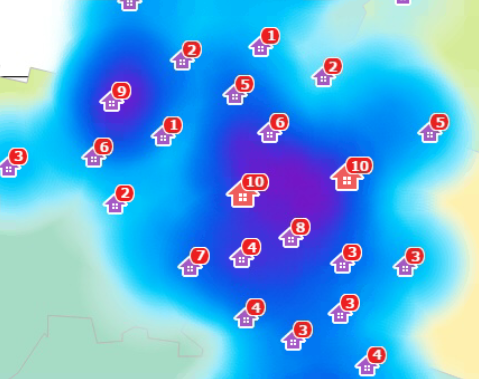

1.2. ブラウザ上でのヒートマップアニメーション（分布密度）

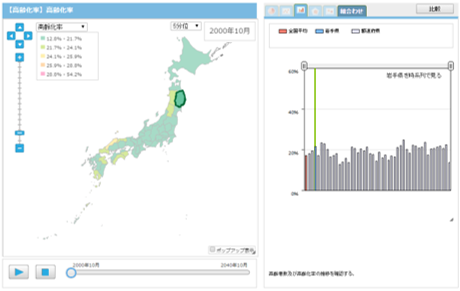

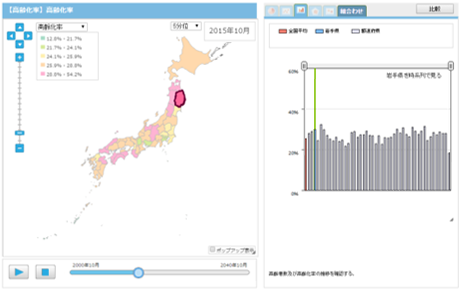

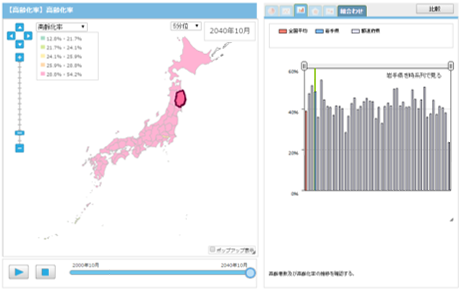

2. 時系列アニメーションと時系列グラフの表示

　行政区界等の地物単位で、時系列アニメーションを再生することで値の遷移を直感的に捉えることが可能となります。

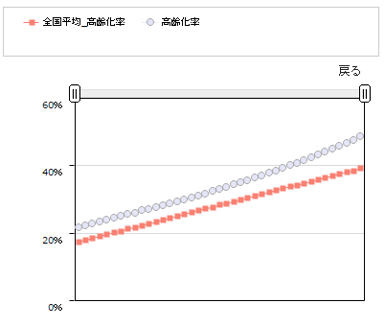

　また、一つの地物を選択してより詳細な時系列の推移をグラフとして表示できます。

3.オープンデータの積極的活用

　現在、都道府県単位や全国の市区町村の時系列データ取得しようとする際、最も情報量が網羅的であり、かつ信頼できるデータは政府が管理しているオープンデータになります。e-Statのデータは政府機関を横串してデータを取得できるため、大変便利です。また、将来のデータを推計する場合は、国立社会保障・人口問題研究所の将来推計人口を元に各種指数を元に計算し、２０４０年までのデータを推計します。

　また、国土交通省や国土地理院のデータは行政区界データを取得したり、道路データが取得できるため、インタラクティブな領域判定や、到達圏域やカバレッジ分析に使用することが出来ます。

　今回の分析で特に使用したオープンデータは以下になります。

オープンデータ

• 地図データ：
  小地域shpデータ、道路shpデータ、男女5歳階級別人口shpデータ、介護事業所住所緯度経度データ
• グラフデータ：
  世帯数・高齢化率・保険料・将来推計人口データ

4.サーバー上でのリアルタイム分析

　クライアントだけでカバレッジの分析等、複雑な解析を行いたい場合は、古いブラウザでは実装が困難です。そこで、mapnik等、サーバー上のGISソフトにWEB上からリクエストを投げて処理させることで、古いブラウザでもほぼリアルタイムで処理することが可能となります。

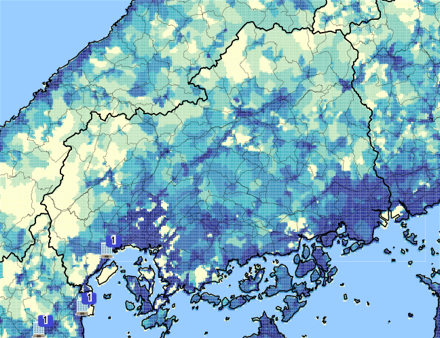

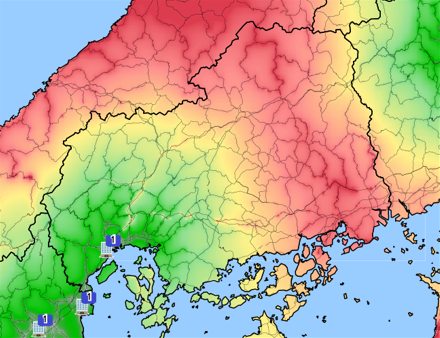

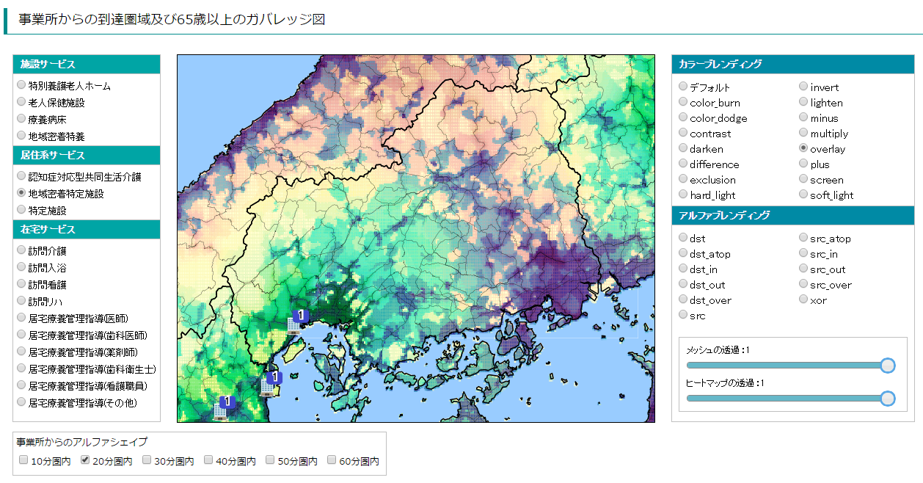

介護事業所からの自動車での到達圏域及び65歳以上のガバレッジ図
